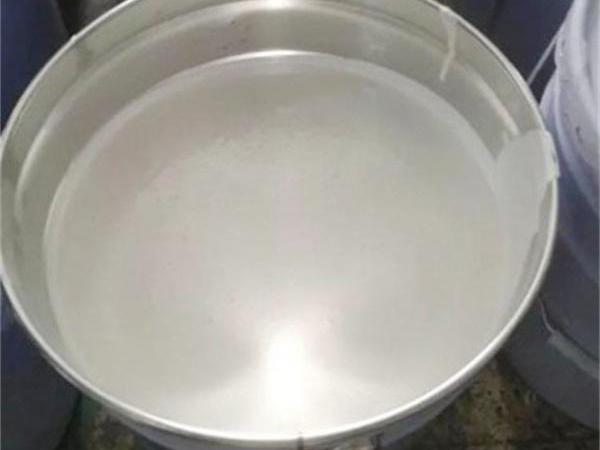

一、產(chǎn)品概述

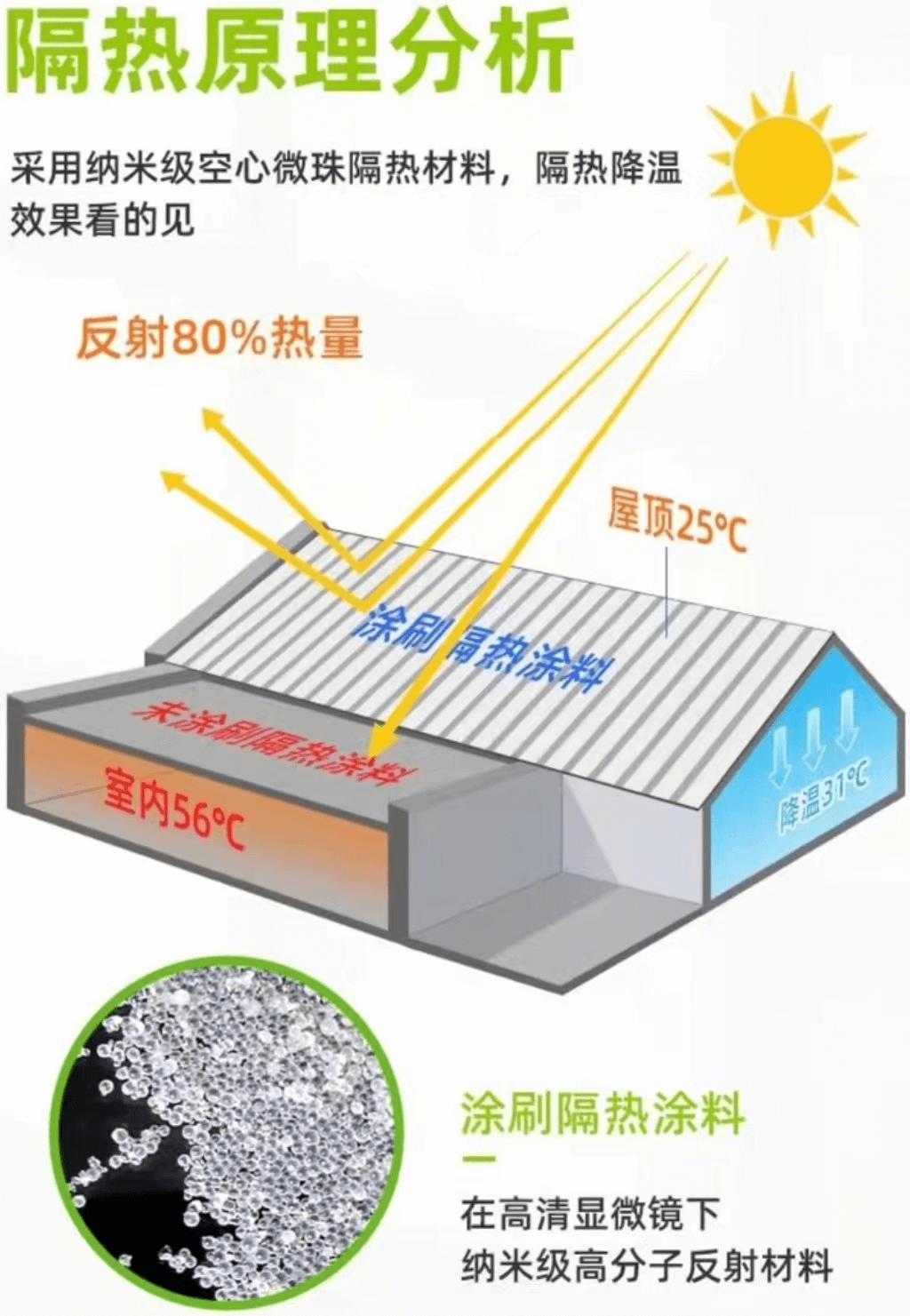

熱反射防曬隔熱涂料是集反射、輻射與空心微珠隔熱與一體的新型降溫隔熱涂料，涂膜能對(duì)400nm--2500nm范圍的太陽(yáng)紅外線和紫外線進(jìn)行高反射。熱反射率高，又能自動(dòng)進(jìn)行熱量輻射散熱降溫，把物體表面的熱量輻射到太空中去，降低物體的溫度，同時(shí)在涂料中放入導(dǎo)熱系數(shù)極低的空心微珠隔絕熱能的傳遞；三大功效保證了涂刷的物體降溫，確保了物體內(nèi)部空間能保持持久恒溫的狀態(tài),是具有較高的太陽(yáng)光反射比、近紅外反射比和半球發(fā)射率的特種環(huán)保型涂料。
二、產(chǎn)品組成
本產(chǎn)品是經(jīng)無(wú)機(jī)改性樹脂乳液、納米空心陶瓷微珠、納米反射微子、高反射率空心微珠、功能性顏填料、助劑等，經(jīng)特殊工藝制成的節(jié)能環(huán)保型單組份納米材料。
三、產(chǎn)品特點(diǎn)
1.漆膜涂層致密，具有裝飾、防水、防腐、絕緣、隔熱、降溫等多種功能。
2.具有較低的熱傳導(dǎo)系數(shù)(0.04w/m·k)，阻止熱量從表面向基材轉(zhuǎn)移。
3.抗?jié)B透性好，對(duì)基體附著力強(qiáng)。
4.對(duì)太陽(yáng)光熱反射率達(dá)到90%以上，可反射太陽(yáng)光在400~2500nm的光譜能量。

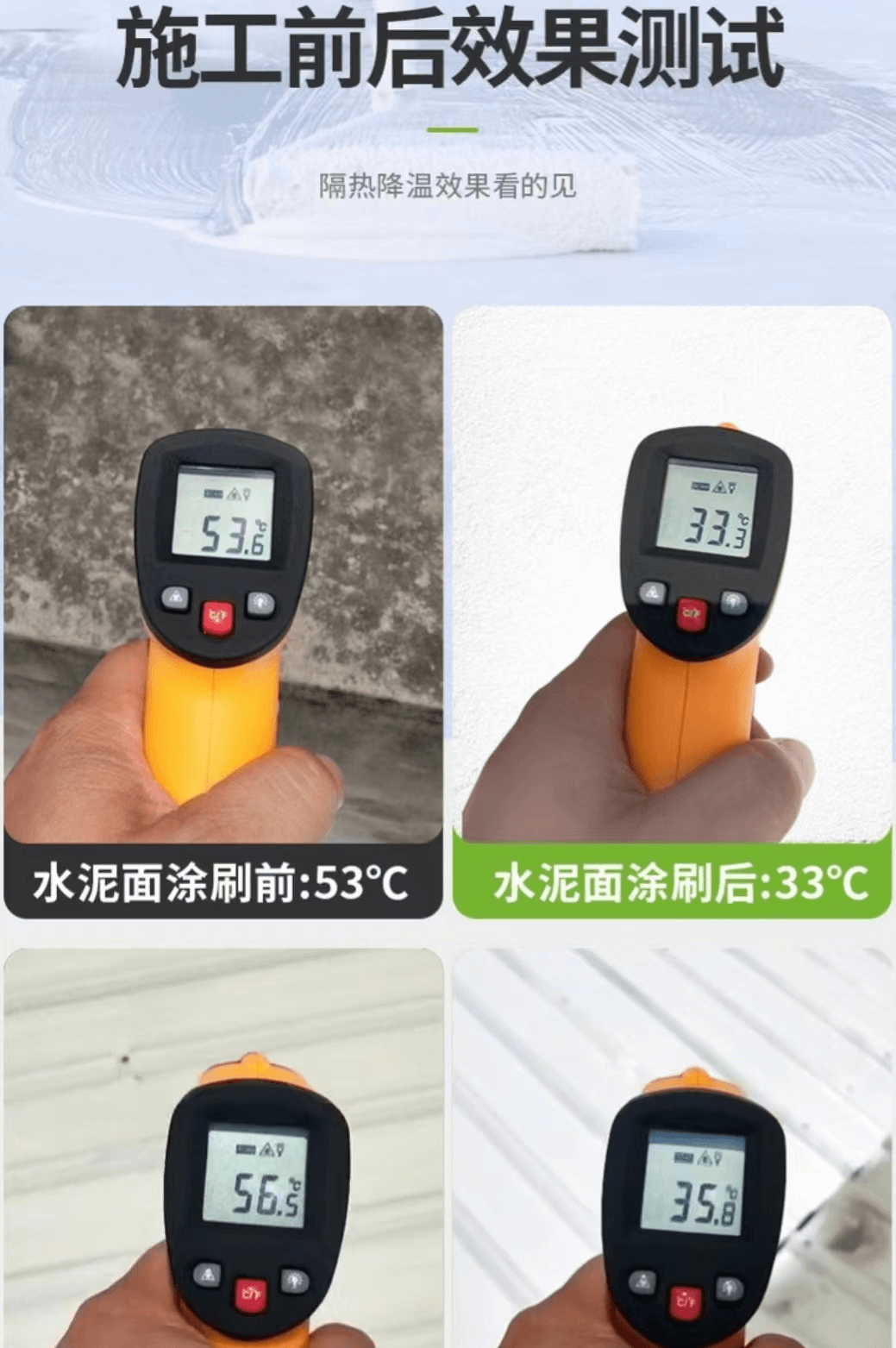

5.隔熱性好，可降低金屬表面溫度15-30℃，降低內(nèi)質(zhì)溫度10-25℃。
6.耐候性好、保光保色性好，耐鹽霧、耐油、耐化學(xué)品性強(qiáng)。
7.柔韌性好，可防止基材因冷熱交替環(huán)境下引起的擴(kuò)張與收縮。
8.低VOC，不含有機(jī)溶劑，對(duì)人體無(wú)害，環(huán)保、節(jié)能、易施工。
四、產(chǎn)品參數(shù)
1.漆膜顏色：白色
2.包裝規(guī)格：（桶）20kg
3.混合配比：?jiǎn)谓M分
4.涂裝膜厚：干膜：60μm，濕膜：90μm
5.理論涂布率：(㎡/遍)0.3kg
6.涂裝間隔：1-2h

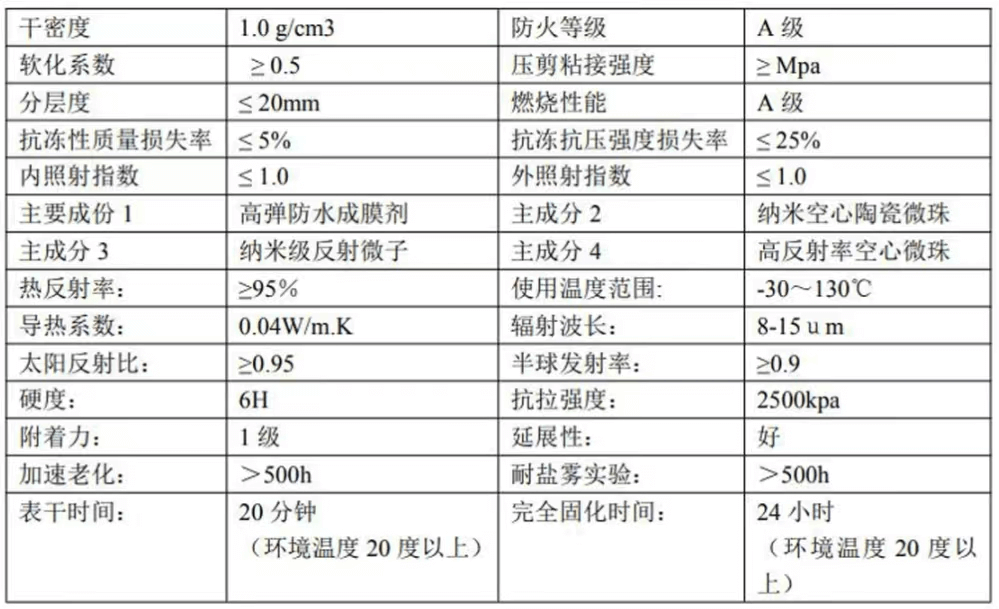

7.化學(xué)性能見(jiàn)下表：
五、適用范圍
本品廣泛適用于金屬儲(chǔ)罐、石油管道、石油運(yùn)輸罐、容器、船舶、冷凍車、糧倉(cāng)、金屬屋面及建筑領(lǐng)域的墻面、屋面等表面涂裝。
六、施工說(shuō)明
1.打開包裝桶后將涂料徹底攪拌至桶底無(wú)沉積物即可涂覆。
2.涂裝鋼材表面：要求噴砂、拋丸除銹達(dá)到Sa2.5級(jí)，保持基面干燥、無(wú)油污、無(wú)灰塵等異物。
3.涂裝混凝土結(jié)構(gòu)：要求無(wú)塵、無(wú)明水潮濕，若使用清水清洗，則需要待水分完全干燥后再涂刷涂料。
4.環(huán)境溫度需高于基材表面3°C以上，相對(duì)濕度不能大于75%，涂刷物體或設(shè)備表面溫度15--60℃為宜。
5.涂裝方式:建議滾刷三道或無(wú)氣噴涂二道或以上，漆膜厚度不小于100μm。
6.上道漆膜固化后，在涂刷第二道，涂刷方向應(yīng)和上道相垂直。
7.面涂層涂裝完工后，需自然固化24h后方可投入使用；如環(huán)境溫度低于5°C時(shí)，應(yīng)適當(dāng)延長(zhǎng)。
8.涂裝金屬表面時(shí)，應(yīng)先涂刷防銹底漆。
9.前道涂層：水性固銹劑、水性環(huán)氧底漆、水性丙烯酸底漆、水性醇酸底漆等。
七、注意事項(xiàng)
1.在配漆和涂裝的過(guò)程中，要避免與醇、酸、堿、油等化工溶劑接觸。
2.在開啟包裝沒(méi)有使用完的涂料，必須蓋嚴(yán)封閉，以免受潮膠凍，涂裝的工具要保證干燥清潔。
3.氣溫在低于5°C的時(shí)候，不宜在室外施工，雨霧天不能露天施工?！ ?/p>
4.產(chǎn)品應(yīng)貯存在5-35°C陰涼、通風(fēng)、干燥處；遠(yuǎn)離火源、熱源，避免陽(yáng)光暴曬、雨淋。
